高铁刀片刺绳的规格

　　2012年最新《铁路线路防护栅栏》[通线(2012)8001]通用参考图出炉!

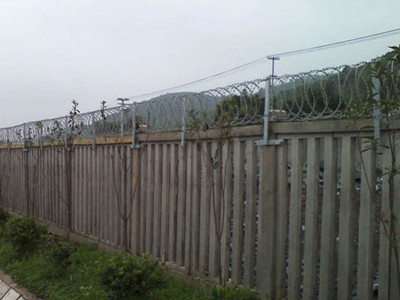

定位胆9.999倍率彩票网址平台　　文献规定：铁路栅栏一改往日焊接钢丝网栅栏、刺丝网栅栏等产品，改为防御性更强、寿命更长久的：钢筋混凝土栅栏+0.5米高刺丝滚笼的防护栅栏。详细内容如下：

定位胆9.999倍率彩票网址平台　　钢筋混凝土栅栏：详见图纸

定位胆9.999倍率彩票网址平台　　0.5米高刺丝滚笼组成：刺丝刺绳+刀刺滚笼+钢丝+立柱

　　图集中：

　　5、刺丝滚笼：

定位胆9.999倍率彩票网址平台　　(1)高铁刺丝滚笼采用刀片刺绳绕圈后相邻两圈每隔120度用刺丝连接卡固定，张开后形成蛇腹网状，闭合后刀片刺绳卷径为50cm，张开后每交叉圈安装间距20cm，直径不小于45cm。

定位胆9.999倍率彩票网址平台　　(2)刀片刺绳由冲切钢板采用机械轧在钢丝上成型，刀刺宽度22mm，刀刃垂直间距15mm，刀刺纵向间距34mm，芯丝直径为2.5mm。刀片厚度0.5mm的Q195钢板网冲切制作。芯丝由HPB300 Φ6.5mm高线钢丝冷拔加工。

　　(3)刺丝滚笼由刺丝连接卡扣与固定在支架上的纵向拉筋相连接。纵向拉筋与支架的连接采用Φ2.5mm的冷拔镀锌钢丝绕2圈后拧紧固定。支架设置在跨度3m防护栅栏的立柱和跨中位置，其中跨度进设置与立柱上部，支架与防护栅栏采用支架抱箍连接，对于已经安装金属网片的防护栅栏。刺丝滚笼直接采用Φ2.5mm的冷拔镀锌钢丝或刺丝连接卡扣固定于金属网横片和金属丝上。

定位胆9.999倍率彩票网址平台　　(4)刺丝滚笼的下缘距离钢筋混凝土防护栅栏上缘的垂直距离为0.05m.

定位胆9.999倍率彩票网址平台　　6.陡坡地段防护栅栏下槛下部与地面间的间隙采用C25混凝土封闭，宽度180mm，与立柱两倒平齐，埋入地面以下不小于0.3m.每单元于地面处留移100mm泄水孔.

　　五、钢筋混凝土立柱金属网片防护栅栏

　　钢筋混凝土立柱金属网片防护橱栏由立柱、网片及连接部件组成.防护高度1.8m

　　1.立柱

定位胆9.999倍率彩票网址平台　　立柱采用C30钢筋混凝土预制，截面尺寸为120mm×120mm，高度2.2m.预制立柱时，于顶部中间位置预留42mm×42mm方孔，深度l50mm，现场安装时插入带连接板并封口的Q235方管，并用封水材料填充缝隙，方管规格40mm×40rn rn，厚度2 5mm.矩管插入端长度150mm.外露部分向外折角30度，垂直同度300mm。在立柱相应位置预留三Φ12mm圆孔，安装时通过螺杆固定两侧连接板.

　　2.金属网片

　　金属网片采Jfl0235短管边框，规格30rrm×50mm，矩管厚度2.0mm：内部网丝采用PB300 Φ6.5mm高线钢丝冷拔加工，规格75mm×150mm(Φ4.Omm)，上部向外折角30，垂直高度300mm.

　　3.连接板与螺栓

　　立柱连接板，网片连接板采用90度折角Q235铜板，厚度4.Omm，根据不同使用位置分A. B.C三种形式。

　　连接板与螺拴均采用Q235钢，并镀锌处理，镀锌量270g/m2.
