YTC8750D互感器综合特性测试仪是专业用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测的电力设备，无需外接其他辅助设备，单机即可操作，适用于实验室也可用于现场检测。拥有体积小，重量轻的特点。测试精确度高，可插U盘。仪天成电力设备有限公司就互感器综合测试仪的主要技术参数及面板做以下的讲解说明。

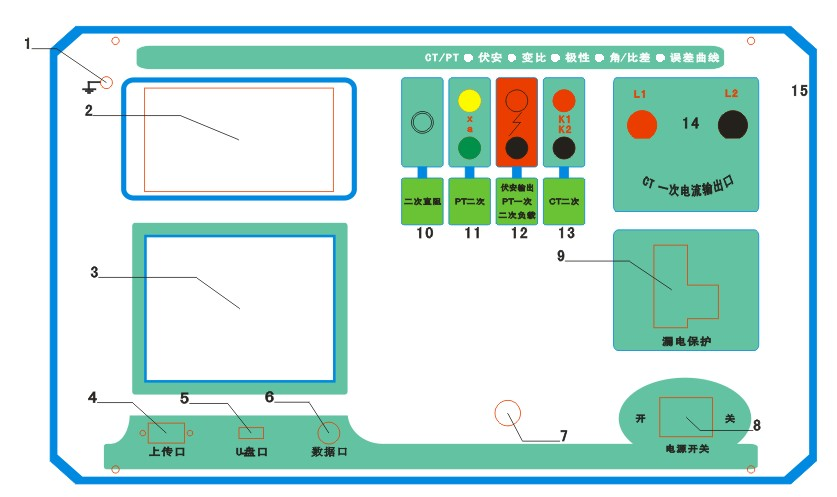

仪器面板说明：
1.设备接地端子 2.设备微型打印机 3.设备液晶显示屏
4.PC上传口 5.U盘通讯口6.外接数据口 7.光电旋转鼠标
8.电源开关 9.保护器+漏电保护 10.二次直阻输出口
11.PT 二次输入口 12.交流电压/负载测试输出口 13.CT 二次输入口
14.CT一次输入口 15. 机箱右侧电源输入，～220V（±10％）
主要技术参数：
|
|
输入电压 |
输出最高电压 |
输出最大电流 |
功 率 |
测量精度 |
|
CT伏安输出 |
220V |
0—2500V |
20A |
3KVA |
< 0.5% |
|
PT伏安输出 |
220V |
0—330V |
|
3KVA |
< 0.5% |
|
CT变比输出 |
220V |
0-8V |
0—1000A |
――― |
< 0.5% |
|
PT变比输出 |
220V |
0—2500V |
|
――― |
< 0.5% |
|
CT 变比测量 |
比值最高显示：999.9K:5/1 |
< 0.5% |
|
PT 变比测量 |
比值最高显示：999.9K:100、150、100/3、100/ |
< 0.5% |
|
直阻测量 |
最高测量阻值：0-20欧 |
< 3% |
|
角差 |
最小显示：0.01分精度：±10分 |
比差 |
最小显示：0.01%精度：<0.5% |
|
二次通流 |
电流：0-200A时间：1~5分钟 |
二次耐压 |
电压：0-2500V时间：1~5分钟 |
|
工作温度 |
-10～55℃ |
工作电压 |
AC220V（±20％）50HZ |
|
测试仪主机体积 |
420×300×270 |
主机重量 |
26Kg |
湖北仪天成电力设备有限公司
2018年9月3日
